QFN封裝工藝流程包括以下步驟

磨片：對晶圓廠出來的圓片進行減薄處理，方便在有限的空間中進行封裝。

劃片：將圓片上成千上萬個獨立功能的芯片進行切割分離。

裝片：將芯片裝入QFN封裝殼中。

焊線：將芯片與殼體上的引腳通過焊線進行連接。

包封：將芯片和引腳包裹在絕緣材料中，保證可靠性和穩定性。

電鍍：在引腳上進行電鍍，增加導電性和耐腐蝕性。

打?。涸跉んw表面打印型號和規格等信息。

切割：將多個QFN封裝體從底板上分離出來。

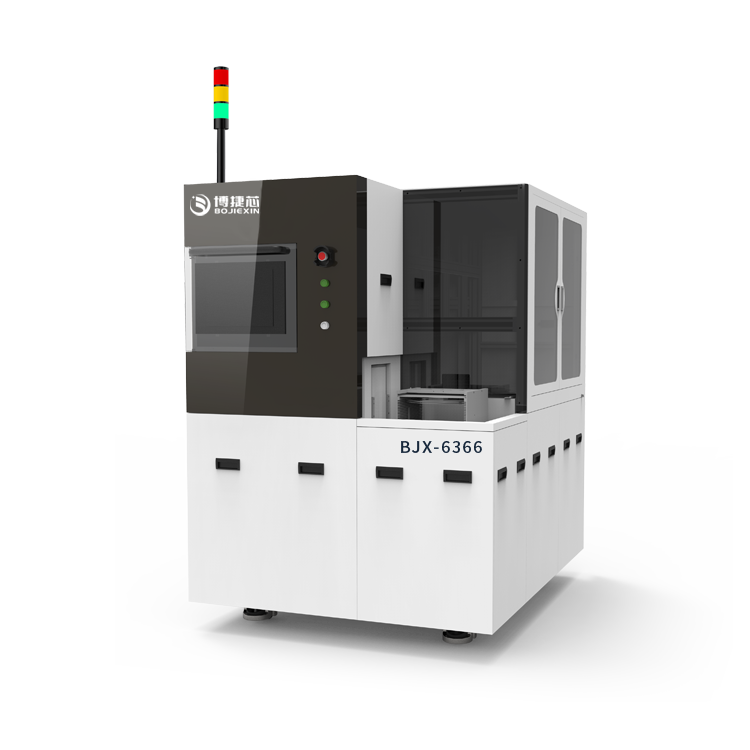

在QFN封裝工藝流程中，劃片切割是非常重要的一步。切割效率主要取決于劃片槽的設計、芯片的制造工藝以及劃片槽內的材料屬性等因素。主流的劃片設備有來自國產博捷芯品牌，可以提高劃片效率和質量。

QFN封裝芯片切割分離技術及工藝應用

QFN封裝芯片（也稱為QFN封裝體）是通過將多個芯片（或模塊）組合在一起來實現高密度封裝的一種技術。在QFN封裝工藝中，芯片（或模塊）是通過切割分離技術從底板上分離出來的。

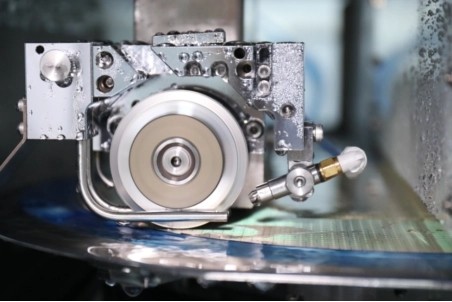

切割分離技術可以采用不同的方法，其中比較常見的是鋸切和沖切。鋸切是使用高速旋轉的金剛石鋸片來切割芯片或模塊，而沖切是使用高速運動的金屬?zèng)_頭來敲擊芯片或模塊，使其分離。

在QFN封裝工藝中，切割效率主要取決于劃片槽的設計、芯片的制造工藝以及劃片槽內的材料屬性等因素。通過優化劃片槽的設計和采用高精度、高效率的劃片設備，可以提高劃片效率和質量。

QFN封裝體由于其小型化、薄片化、高密度引腳等優點，被廣泛應用于各種電子設備中，如手機、平板電腦、汽車電子、航空航天等。
